现代化工业环境中，对于一些预防酸碱腐蚀的冷门瓷砖会有比较高的要求，普通地砖是远远满足不了的，所以就出现了“对口”的耐酸碱瓷砖——耐酸砖。耐酸砖广泛应用在工业领域，我们都知道在工厂、化工、化肥厂等做地面一般都会做好基层处理，不是简单的水泥地面就可以，而是要对基层地面进行耐酸砖的铺贴，对地面基层起到一个保护作用。想要让耐酸砖起到一定的保护作用，一方面在选择该类型瓷砖时要了解它的特性以及特点，这样可以避免碰到一些货不对板的产品，另一方面就是施工方面的问题，对于施工问题也要做个大致了解，这样可以避免工人在施工时出现什么问题，可以及时发现及时更正。

耐酸砖又叫防腐耐酸砖、耐酸瓷砖、耐酸瓷板等等，它是以石英、长石、粘土为主要原料，经高温氧化分解制成的耐腐蚀材料，耐酸碱度高、吸水率低，在常温下不易氧化，不易被介质污染，具有优良的抗腐作用。主要适用于石油、化工、冶金、电力、纤维、造纸、化肥、食品、乳业、果汁、电镀室以及塔、池、罐、槽等防腐工程耐酸砖现在有：素面防滑耐酸砖、釉面易清洁耐酸砖等耐酸胶泥现在有：kp1耐酸胶泥、环氧树脂胶泥、呋喃树脂胶泥等耐酸胶泥特点：1、具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种材料的粘结力很强。 2、可在潮湿基材表面施工，不需干燥，可在潮湿环境或水下硬化。3、操作施工方便，与普通水泥砂浆施工相仿，容易清洗，用水就可以清洗。那么这两种产品都有了，这耐酸砖该如何施工呢？耐酸砖的施工要根据实际的工地情况和预算来决定，场地不同施工方法也不同，今天就说一下“二布三油”的耐酸砖施工方法吧：1、玻璃钢衬里施工：施工内容：环氧树脂玻璃钢衬里施工要求：二布三油，即一道底漆，二道面漆（一道中间漆，一道面漆）施工内容：环氧树脂玻璃钢衬里施工准备——砖板预排——铺砌耐酸砖——铺砌质量检查——缺陷修补——检查合格——养护固化——酸化处理——移交验收【耐酸砖间缝施工】：间缝的深度，根据工地的情况以4-8mm为宜。刮刀间缝处理：压着铺贴后，用刮刀一条一条地处理。涂抹间缝处理：压着铺贴后，抹上水泥浆，并尽早时间内用刷子或海绵将附着在瓷砖表面的水泥浆擦拭干净。然后用间缝刮刀按压。（进行涂抹间缝时，先在一部分进行试验，确认擦拭干净后再进行。）以上是小编仅仅了解的情况，更多详情要根据您的施工场地来具体安排。

耐酸砖主要的厚度有15mm、20mm、30mm。耐酸砖的厚度多样是因为耐酸砖适用环境发生的变化，墙面使用的话，15mm厚的就可以，30厚的耐酸砖用在车间地面，抗压强度较好15mm厚的耐酸砖在墙面粘贴相对较好，既能起到防腐蚀作用，有划算，30mm耐酸砖由于砖体较厚，适合用于地面。耐酸砖厚度要根据使用环境来选择。

工业行业的耐酸砖没有普通地砖的五光十色，而是有一种沉稳稳重的“大气”灰白。它们没有普通地砖的超大尺寸，但也能满足600*600的大尺寸工业需求。耐酸砖比普通地砖更好的地方，大概就是它的性能吧。其中重要的两项是——的耐酸性和吸水性。我们知道耐酸砖分为多个等级（分为Z1 Z2 Z3 Z4等）。等级越高，越难达到性能。等级的区分主要是吸水性和耐酸性。要求更加严格。市面上的耐酸砖好买Z2级的耐酸砖。至少你可以放心使用，一些低档的耐酸砖性能可能不会太高。 Z2级耐酸砖更重要的两个性能（耐酸性）可达99.8%。其次是它的吸水率。耐酸砖的吸水率为0.2%。如果确实需要使用耐酸砖，建议使用Z2级低等级，以保证后续使用。

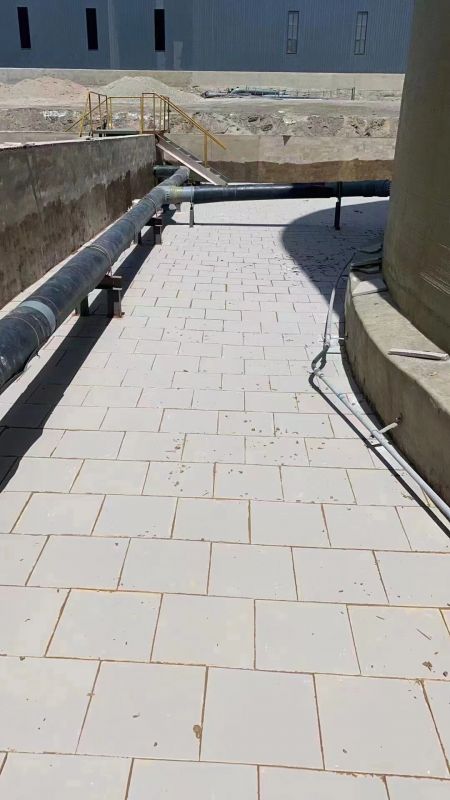

俗话真金不怕火炼，在选购耐酸砖的时候也是同样的道理。耐酸砖的基本信息如下吸水率 % ≤0.2耐酸度 % ≥99.8抗弯强度 Mpa ≥58.8抗压强度 Mpa ≥120热稳定性 130℃-20℃ 一次不裂耐磨率 g/cm2 ≤0.15体积密度 g/cm3 2.2-2.6耐酸砖产品并非是我们日常经常用到的产品，当然如果您对一些厨房或者其他地方的地砖要求高的话也同样可以使用耐酸砖，毕竟耐酸砖的性能还是大家有目共睹的，因为耐酸砖的防腐蚀耐酸碱效果突出被普遍用到化工、冶金、电力、化纤、造纸、化肥、食品、乳业、果汁、电镀及塔、池、罐、槽等防腐工程，并在地下污水道和露天地面等工作场地都发挥重要作用。

正确使用耐酸砖，需要遵循一系列步骤和注意事项，以确保其性能和寿命。以下是关键步骤和要点： 1.选择合适的耐酸砖：根据使用环境的酸碱性、温度和压力等因素，选择合适的耐酸砖类型。不同型号的耐酸砖有不同的性能指标和适用范围，应确保所选产品满足工程要求。 2.准备工作：检查施工区域的基础情况，确保基础平整、坚固、无油污等。准备好所需的施工工具和材料，如耐酸砖胶、切割机等。 3.浸泡处理：耐酸砖在铺贴前应进行浸泡处理，达到外干内湿、表面无水迹的状态，以便更好地与粘合剂结合。 4.施工方法和技巧： 粘贴耐酸砖：使用的耐酸胶泥或呋喃树脂胶泥等作为粘合剂，均匀涂抹在基础上，然后将耐酸砖放置在所需位置上，轻轻按压使其与基础粘结。注意保持砖与砖之间的间距均匀，以确保施工质量。 切割耐酸砖：根据实际需要，使用切割机将耐酸砖切割成所需尺寸。在切割过程中，应佩戴防护眼镜和手套，确保安全。

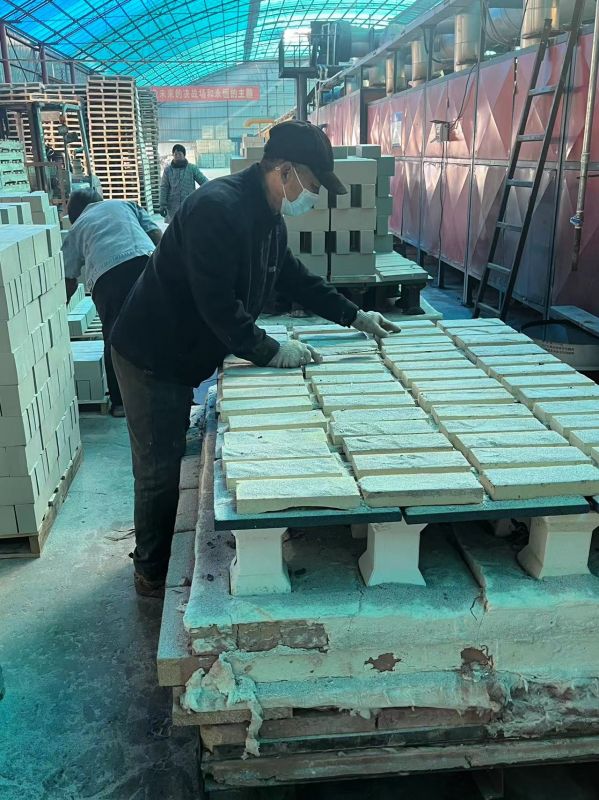

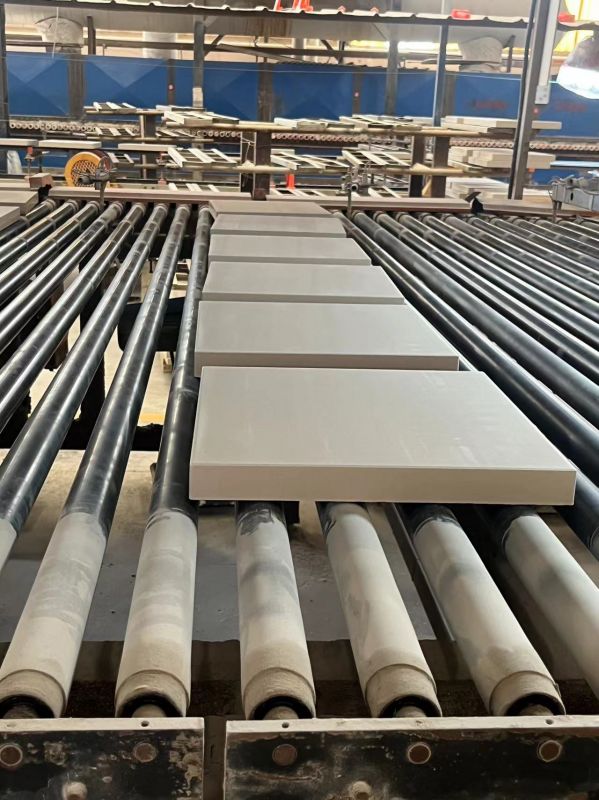

耐酸砖之所以具有出色的耐酸性能，主要归因于其特殊的成分和制造工艺。首先，耐酸砖的主要成分是二氧化硅，含量高达70%以上。在高温焙烧的过程中，二氧化硅会转化形成大量的多铝红柱石，这是一种具有极高耐酸性能的物质。因此，耐酸砖得以展现其优异的耐酸性。其次，耐酸砖的制造过程中，还包含了石英、长石、粘土等原料。这些物质经过高温氧化分解，形成了一种耐腐蚀的材料，进一步增强了耐酸砖的耐酸性能。此外，耐酸砖的结构紧密，吸水率极低，这也是它能够在常温下抵抗各种浓度的碱性介质腐蚀的重要原因。尽管耐酸砖不耐温度高的熔融碱，但在常温下的抗腐蚀性能使其在各种酸性环境中都能发挥出色的作用。综上所述，耐酸砖之所以耐酸，主要得益于其主要成分二氧化硅和其他原料的耐腐蚀性，以及其紧密的结构和极低的吸水率。这些特性使得耐酸砖在化学工业中广泛应用于砌酸沟、酸井、贮酸库等场所，并在电力、石化、冶金等行业的热工设备中发挥重要作用。

耐酸砖的施工周期取决于多个因素，如施工环境、基层条件、耐酸砖的材质和尺寸、以及施工工艺等。因此，很难给出一个确切的施工周期。一般来说，耐酸砖的施工周期包括准备工作、浸泡和晾干、定位和画线、搅拌胶泥、铺贴耐酸砖、压实和调整、清理和养护、验收和保护等步骤。每个步骤都需要一定的时间来完成，具体取决于施工条件和要求。例如，准备工作可能需要数天时间，包括基层验收、清理和干燥等。浸泡和晾干耐酸砖的时间也可能因材质和尺寸的不同而有所差异。铺贴耐酸砖和压实调整等步骤可能需要数天到一周的时间，具体取决于施工面积和工人的熟练程度。养护和验收等步骤也需要一定的时间。因此，耐酸砖的施工周期可能从数天到数周不等，具体取决于实际情况。在施工过程中，需要根据实际情况灵活调整施工方案和措施，确保施工质量和进度。

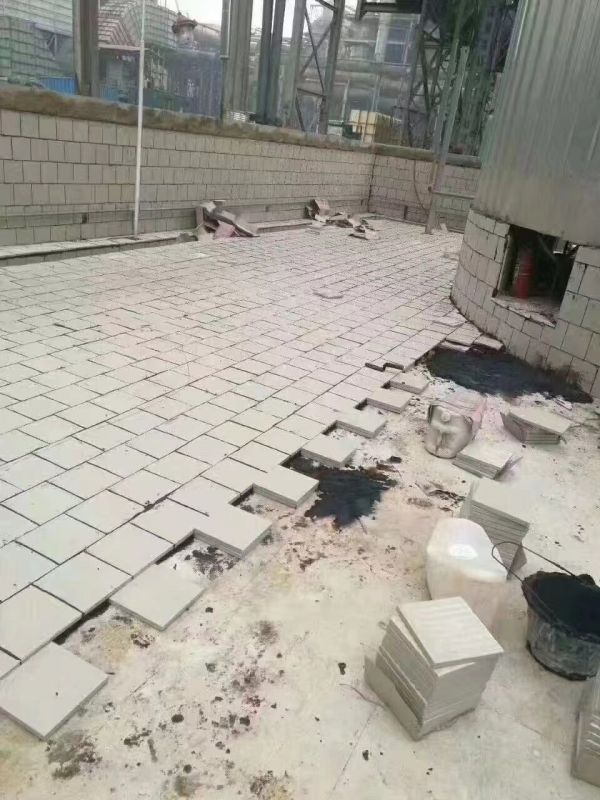

耐酸砖施工的具体要点包括以下几个步骤：1.准备工作：在施工前，需要确保基层已经验收合格并清理干净，保持干燥和清洁。同时，要准备好所需的耐酸砖、胶泥、水等工具和材料。2.浸泡和晾干：将耐酸砖浸泡在水中，然后取出晾干至表面无水迹，内里湿润。这是为了确保耐酸砖与胶泥的结合更加牢固。3.定位和画线：在地面或墙面上，根据设计要求横向和纵向画十字线，以确保耐酸砖的排列整齐。4.搅拌胶泥：按照规定的比例，将胶泥与水混合搅拌均匀，直至达到适当的稠度。5.铺贴耐酸砖：将搅拌好的胶泥均匀地涂抹在耐酸砖的背面，然后按照定位和画线的位置，将耐酸砖依次铺贴在地面或墙面上。确保每块耐酸砖之间的缝隙均匀，并且与相邻的耐酸砖保持平齐。6.压实和调整：使用橡皮锤或木锤轻轻敲击耐酸砖，使其与基层紧密结合。同时，使用水平尺或靠尺检查耐酸砖的平整度，如有需要，及时进行调整。7.清理和养护：在铺贴完成后，及时清理多余的胶泥和污渍，保持表面干净整洁。然后，按照要求进行养护，如浇水保湿等。8.验收和保护：在养护期结束后，进行验收检查，确保耐酸砖的铺贴质量符合要求。然后，使用纸板等材料覆盖保护，防止损坏和污染。需要注意的是，在施工过程中，要遵循安全操作规程，如佩戴防护手套、眼镜等。同时，要注意施工质量，确保每道工序都符合规范要求。此外，还要根据施工现场的实际情况，灵活调整施工方案和措施，以确保施工顺利进行。

耐酸砖与耐酸陶土砖在多个方面存在显著的区别。首先，从形状和尺寸上来看，耐酸砖多为正方形或矩形的抗压酸碱瓷砖，具有多种规格型号，以适应不同的客户需求。而耐酸陶砖则主要以砌块为主，形状较为单一。其次，在材质上，耐酸砖属于瓷制砖，主要采用石英、长石、黏土等石材为基材，具有较高的耐腐蚀性。而耐酸陶砖则属于陶土砖，以紫砂泥、粘土等为基材加工而成，其耐腐蚀性相对较低。此外，耐酸砖和耐酸陶砖的使用环境也有所不同。耐酸砖主要用于户内环境，如化工、石油、电力、造纸、冶金、化纤制药、果汁、电镀室等防腐领域，以及地下污水道等环境。而耐酸陶砖则更多地被用于户外环境，尤其是透水性要求较高的场所。在防水性能上，耐酸砖的一项重要技术参数指标就是防水性能不得高于0.5%，以满足户内环境对防水性能的高要求。而耐酸陶砖的防水性能在检验检测报告中规定为10%，这主要是因为其更多地被用于透水性要求较高的户外环境。综上所述，耐酸砖与耐酸陶土砖在形状、尺寸、材质、使用环境和防水性能等方面存在显著的区别。这些区别使得两者在应用场景和性能需求上有所不同，用户可以根据具体的需求选择适合的耐酸材料。

耐酸胶泥是一种用于防腐工程的重要材料，主要用于铺贴耐酸砖。其主要技术指标包括耐酸度、含水率、细度等。耐酸胶泥具有良好的耐酸、耐碱性能，可以承受一定浓度的硫酸、盐酸和氢氧化钠等腐蚀性介质的侵蚀。耐酸胶泥的使用范围广泛，主要应用于电力、农药、食品、发酵、石油、化工、冶金、水解、酸洗等工业部门的反应釜、贮罐、塔池、地坪、地沟、电解槽等防腐蚀工程中。同时，耐酸胶泥也可用于其他需要防腐蚀处理的场合，如隧道、电厂、桥梁等。耐酸胶泥的主要成分包括水玻璃、氟硅酸钠、粉料和骨料等。其中，水玻璃是耐酸胶泥的主要结合剂，氟硅酸钠作为固化剂，粉料和骨料则起到填充和增强作用。这些成分经过混合、搅拌、成型等工艺处理后，形成具有一定强度和耐酸性能的耐酸胶泥。在使用耐酸胶泥时，需要注意其施工方法和技术要求。例如，施工前需要对待施工表面进行处理，保持干燥、清洁、无油污等；施工过程中需要控制胶泥的搅拌时间、施工温度等因素，以确保胶泥的质量和性能；施工完成后需要进行养护和检查，确保耐酸胶泥能够充分发挥其防腐蚀作用。总之，耐酸胶泥是一种重要的防腐工程材料，具有广泛的应用前景和市场需求。在使用过程中，需要注意其技术指标、施工方法和技术要求，以确保其能够发挥佳的防腐蚀效果。

刚铺好的耐酸砖需要注意以下几点：保护：在耐酸砖铺贴完成后，需要用厚纸板全部遮盖保护，以防止其他工种污染或人为踩踏。同时，纸板上的铁钉必须取掉，纸板与纸板间必须用封口胶粘贴严密，防止杂物进入。养护：耐酸砖铺贴后应在24小时内清缝，随做随清，并进行养护。养护期间应避免水或其他液体浸润耐酸砖，以免影响其使用效果。清洁：在耐酸砖铺贴过程中，需要随时保持清洁干净，用棉纱或锯末清扫，并将砖缝内的水泥砂浆清干净，以便完工后勾缝。检查：耐酸砖铺设完成后，需要检查无平整度误差、空鼓、色差等，确保铺设质量符合要求。总之，刚铺好的耐酸砖需要特别注意保护、养护、清洁和检查等方面，以确保其使用效果和寿命。同时，在铺贴过程中也需要注意施工温度、湿度、固化时间等因素，以保证耐酸砖的性能和施工质量。
