耐酸砖现场施工步骤 ： 1、衬砌前须认真将基层上的油污、灰尘等附着物清理干净。对混凝土基层上高出表面处要预先铲平，剔除不密实的蜂窝麻面混凝土后，以乙烯基胶泥修补并养护。2、基层混凝土较平整时，不宜再做底灰找平层，以免形成不良隔离层而导致块材整片剥落。3、修补墙面和地坪漏洞，再进行打磨光滑。把管道塞进池子里面1米长，然后用标砖230*113*65的砖两边砌筑，离管道20-30公分，高出管道20公分，然后再用高标号水泥用环氧液搅拌均匀浇筑，待其凝固后做乙烯基隔离层。4、玻璃钢为三布五油进行施工，使墙面与地坪有防腐效果。5、耐酸砖的铺贴。

竣工验收施工完毕后，应配合有关人员进行检查验收，验收合格后，应办理交工手续，并填写竣工验收证明书。

耐酸砖铺贴完成后的注意事项1、衬砌时，未固化的板材严禁移动、震动和受压。 2、使用中严禁背部敲击，以防耐酸砖脱落。

耐酸砖施工质量要求：1、所砌板材不应有空鼓现象。2、衬砌板材必须用错缝挤浆法，不得出现通缝。3、为保证质量，粘接厚度应在4mm左右。4、粘接材料需符合国家有关技术规定。

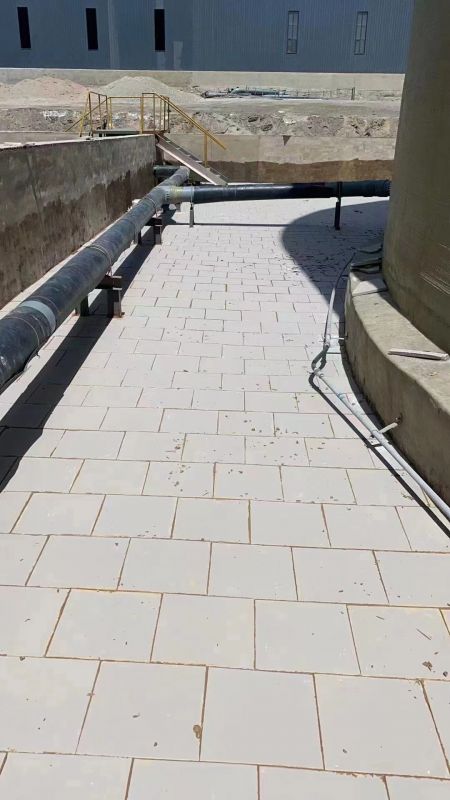

衬砌耐酸砖施工要求及施工工艺：1、施工准备——砖板预排——铺砌耐酸砖——铺砌质量检查——缺陷修补——检查合格——养护固化——酸化处理2、耐酸砖的施工，可采用错缝挤浆法和干砌法进行施工。3、施工应砌平整，相邻衬板间不应有迎着物料运动方向的凸台。4、当衬砌设备转角边缘处板材尺寸不够时，应按实际尺寸现场加工板材。

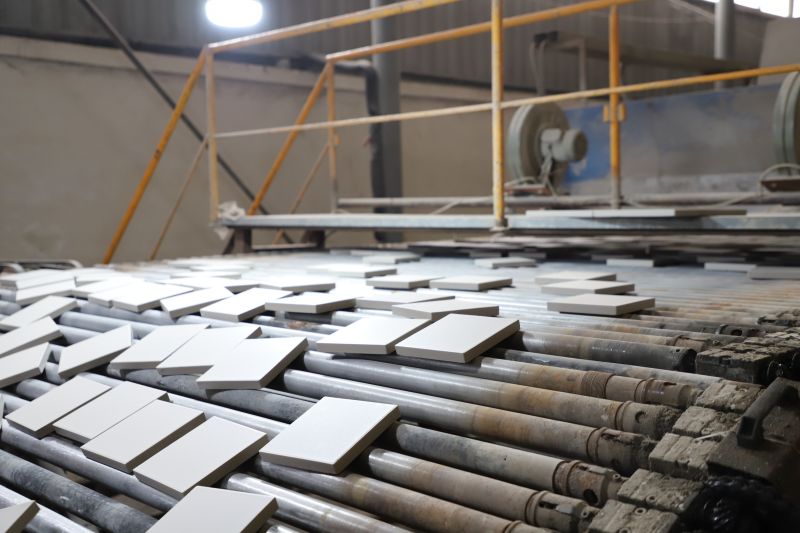

耐酸砖的选用符合国标GB8488-2008标准选用的耐酸砖不应有裂缝、缺损现象，尺寸偏差±（2-3㎜）表面不能有油污、水渍，不得有裂纹，剥落等损坏现象。

施工前准备及安全技术要求： 1、施工本项目的项目经理、现场工程师、施工队长、质检员及施工人员必须详细了解工程情况，了解工艺及工程进度。 2、对所有参加本项目的施工人员进行专题质量意识教育。  3、在施工中，施工人员必须佩戴劳动保护用品，高空作业应系好安全带。  4、在除锈过程中，应戴上防护口罩。  5、施工现场的材料储存堆放应整齐有序、并采取防雨、防潮、防火等措施，保持施工现场的整洁卫生。  6、用电设备注意用电安全专人负责。

施工前对基层的处理及要求1、衬砌前须认真将基层上的油污、灰尘等附着物清理干净。对混凝土基层上高出表面处要预先铲平，剔除不密实的蜂窝麻面混凝土后，以水泥砂浆修补并养护。2、基层混凝土较平整时，不宜再做底灰找平层，以免形成不良隔离层而导致块材整片剥落。3、基体表面应为毛面，不应有起皮、裂缝等现象。应符合土建施工质量要求，基层的坡度和强度应符合设计要求。

施 工 注 意 事 项1， FRP内衬施工，玻璃纤维重叠部份应于3-125px间。2，下雨天或阴天，当相对湿度大于90%时，避免施工以防树脂硬化不良。3.，必须使用经许可之硬化剂，其添加量应于1.0-2.5%间，绝不可低于1%。4.，面涂配方宜用短胶化配方，建议MEKPO量用2%以上。5，底漆较化时间应控制在15分钟以内。6，做后硬化处理时，避免急加温或急降温，以防FRP与底材因热胀冷缩不均而脱层7，乙烯基酯树脂为一潜在反应性树脂，有一定的保存期限，贮存场所务必阴凉、通风，不可置于高温、阳光曝晒场所，并远离火源。 8.，通风设施：施工场所必须有充足的通风设备，使作业场所苯乙烯含量低于50ppm（OSHA标准）氧气浓度大于19%。若作业场所苯乙烯含量于50-100ppm间时，作业人员须每15分至室外呼吸新鲜空气，以防中毒，若超过100-200ppm则需配戴活性碳面罩（防毒面罩）。9.，苯乙烯比重大于空气，且其气爆点为1.1%-6.1%，闪点为30℃，故严格禁止作业场所有任何火花、吸烟情事。尤其避免槽底之火花。10，作业场所必须有明显“禁止烟火”等警告标语，作业场所严禁闲杂人员进出。11.，硬化剂MEKPO为一高爆性化学品，绝不可置于日光直晒或高温场所；宜贮存于阴凉通风处，贮存场所亦须标示“严禁烟火”、“高爆性物质”。若同时使用促进剂时，促进剂务需与MEKPO分开贮放，因两者相混会引起爆炸。12.，施工积层人员必须配置足够的防护器材，手套、口罩、护目镜及衣物，若不慎接解眼睛，必先以清水冲洗15分钟以上再就医。

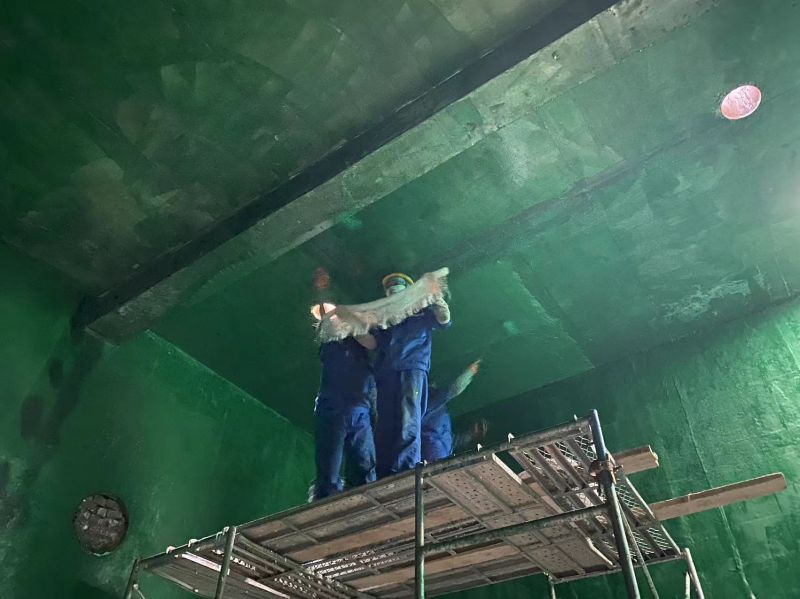

玻璃纤维耐蚀层施工：Primer和灰泥经触摸需硬化後，方可进行玻璃纤维积层。并以Roller统一脱泡方向避免气泡或皱纹产生，以达完全密贴。1）作业时先涂布已添硬化剂、促进剂之树脂，再将已预裁所需尺寸之C．SMAT铺贴壁面抹平，即以羊毛滚轮沾树脂将纤维均匀含浸，随即以脱泡滚轮滚脱空气。2）．纤维重叠：每一层C．SMat之铺设於接合处应有50-70mm之重叠，并且避免每一层接合在同一处。3）。检视FRP内衬层平均厚度、气泡修补及毛边整理。检视准则如下表耐蚀层1．气泡：在750px见方内，3mm大小者不得超过3个。2．不可有龟裂、含浸不良、树脂垂流、白化、含杂物。

1）．检查混凝土或水泥表面之强度，并以水份计测量素地含水量（8%以下）。2）．以电动磨光机磨除水泥表面之松脱砂粒、清除污垢等。3）．裂缝补强：开立V型槽，宽30 mm、深15mm以树脂配合底漆补强填平。4）．小裂纹补强：以玻璃纤维配合树脂贴合70-130mm宽幅补强之。

积层结构：三布五涂施工步法工程材料结构作业方式备注1）．底涂乙烯基树脂滚（刷）涂昭和乙烯基8022）．灰泥树脂+耐蚀粉镘刀找平3）．FRP积层不饱和树脂/乙烯基短切毡滚涂根据现场介质，选择树脂4）．FRP积层不饱和树脂/乙烯基短切毡滚涂根据现场介质，选择树脂5）．FRP积层不饱和树脂/乙烯基无（有）机表面毡滚涂根据现场介质，选择树脂铁滚脱泡压实6）．面涂乙烯基树脂滚涂客户没有要求一般为面层为树脂本色，若表面层有颜色要求，需客户提供样板或色卡
